YS 2800RPM 2 Poles Aluminum Frame AC Motor
YS 8014

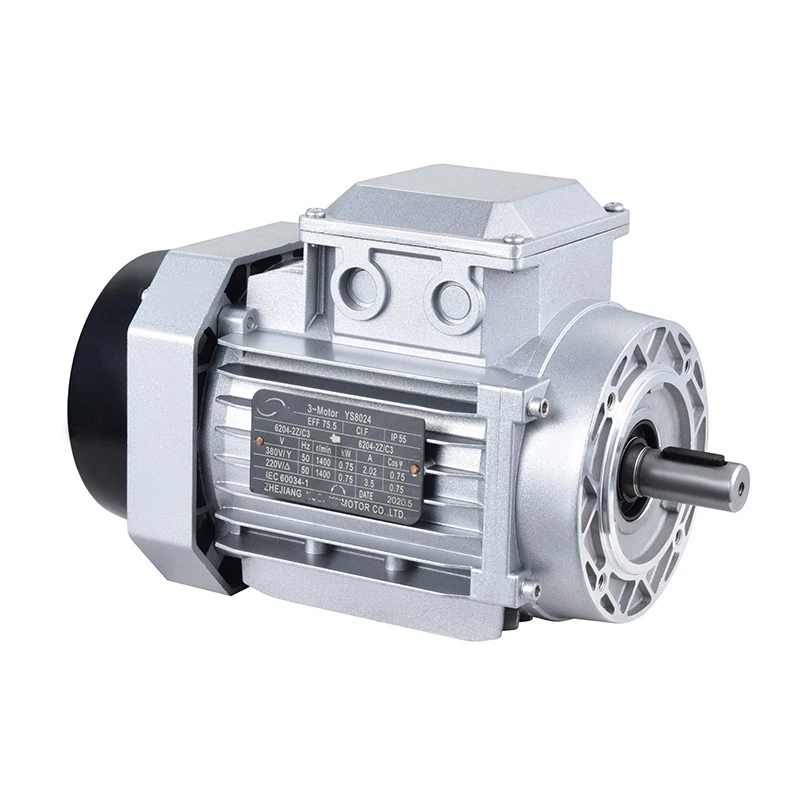

YS 8024 B14

YS 2800RPM 2極アルミフレームACモーター

YSシリーズアルミニウムハウジング三相非同期モータは、最新の設計と高品質の材料を採用しており、IEC34-1規格に準拠しています。モーターの効率は、ご要望に応じて EFF2 および EFF1 を満たすことができます。完璧な性能、低騒音、わずかな振動、信頼性の高い動作、優れた外観、小型、軽量などの優れた特徴を備えています。

お問い合わせを送る

製品説明

動作条件

周囲温度	-15度<0< 40℃
標高：1000m以下
定格電圧	380V、220V-760Vが利用可能
定格周波数	50Hz/60Hz
保護クラス	IP54/55
絶縁クラス	クラスB/F/H
冷却方法	ICO141
義務	S1(連続)
極:2/4/6/8

product-750-739

タイプ	電力(KW)	定格回転速度(r/min)	効率性	パワーファクター	定格電流(A)	定格トルク(N・m)
ＹＳ-5612	0.09	2680	62.0	0.68	0.32	0.307
ＹＳ-5622	0.12	2660	67.0	0.71	0.38	0.410
ＹＳ-6312	0.18	2710	69.0	0.75	0.53	0.614
ＹＳ-6322	0.25	2730	72.0	0.78	0.68	0.853
ＹＳ-7112	0.37	2760	73.5	0.80	0.96	1.26
ＹＳ-7122	0.55	2770	75.5	0.82	1.35	1.88
ＹＳ-8012	0.75	2770	76.5	0.85	1.75	2.56
ＹＳ-8022	1.1	2800	77.0	0.85	2.55	3.75
ＹＳ-90Ｓ-2	1.5	2840	78.5	0.85	3.42	5.04
ＹＳ-90L-2	2.0	2840	81.0	0.86	4.80	7.40
ＹＳ-5614	0.06	1320	56.0	0.58	0.28	0.41
ＹＳ-5624	0.09	1320	58.0	0.61	0.39	0.614
ＹＳ-6314	0.12	1350	60.0	0.63	0.48	0.819
ＹＳ-6324	0.18	1350	64.0	0.66	0.65	1.23
ＹＳ-7114	0.25	1350	67.0	0.68	0.83	1.71
ＹＳ-7124	0.37	1350	69.5	0.72	1.12	2.52
ＹＳ-8014	0.55	1380	73.5	0.73	1.56	3.75
ＹＳ-8024	0.75	1390	75.5	0.75	2.01	5.12
ＹＳ-90Ｓ-4	1.1	1400	78.0	0.78	2.75	7.40
ＹＳ-90L-4	1.5	1400	79	0.79	3.65	10.1

product-1200-380

フレームいいえ	設置サイズ								設置サイズ IMB14						設置サイズ IMB5					全体の寸法
フレームいいえ	A	B	C	D	E	F	G	H	K	M	N	P	S	T	M	N	P	S	T	AB	交流	広告	HD	L
56	90	71	36	9	20	3	7.2	56	6	65	50	80	M5	2	100	80	120	8.5	3	112	108	93	149	192
63	100	80	40	11	23	4	8.5	63	7	75	60	90	M5	2.5	115	95	140	10	3	120	120	97	160	211
71	112	90	45	14	30	5	11	71	7	85	70	105	M6	2.5	130	110	160	10	3.5	135	140	104	175	240
80	125	100	20	19	40	6	15.5	80	10	100	80	120	M6	3	165	130	200	12	3.5	155	160	113	193	284
90S	140	100	56	24	50	8	20	90	10	115	95	140	M8	3	165	130	200	12	3.5	175	175	123	213	316
90L	140	125	56	24	50	8	20	90	10	115	95	140	M8	3	165	130	200	12	3.5	175	175	123	213	341
100L	160	140	63	28	60	8	24	100	12	130	110	160	M8	3.5	215	180	250	15	4	200	195	157	257	377
112M	190	140	70	28	60	8	24	112	12	130	110	160	M8	3.5	215	180	250	15	4	226	220	163	275	392
132S	216	140	89	38	80	10	33	132	12	165	130	200	M10	3.5	265	230	300	15	4	265	265	183	315	463
132M	216	178	89	38	80	10	33	132	12	165	130	200	M10	3.5	265	230	300	15	4	265	265	183	315	501
160M	254	210	108	42	110	12	37	160	15	215	180	250	M12	4	300	250	350	19	5	310	320	223	383	606
160L	254	254	108	42	110	12	37	160	15	215	180	250	M12	4	300	250	350	19	5	310	320	223	383	650
